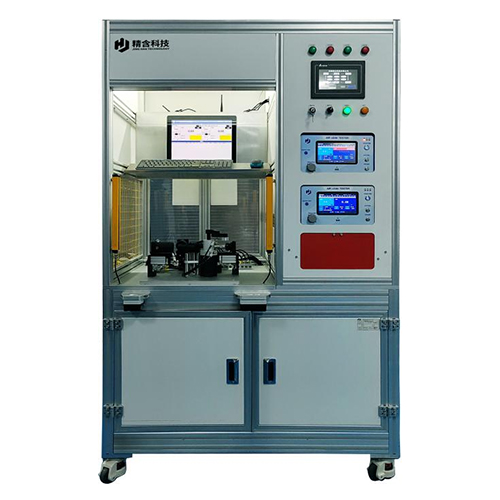

3通阀、4通阀性能测试系统

2024/5/9


  设备适用3通阀、4通阀性能测试,配备两套夹具兼容两款产品,可实现快速更换包含外泄漏测试,关阀后内泄漏测试。人工放入工件后双手启动设备,夹具自动完成封堵,首先测试阀体外泄漏,外泄漏合格后,私服电机带动阀门调整相应测试角度,切换阀自动切换检测通路,分别测试阀门关闭不同角度后的内泄漏。

  产品测试合格人工取出产品放置到合格区域,测试不合格,不合格物料箱打开,人工取出产品放置到不合格箱后才能继续测试。

  仪器测试完成后数据自动上传到工控机,上位机软件实现实现解析、显示及永久存储。


  设备主要技术参数 Maintechnical index
  1、测试压力250kPa   1、测试压力400kPa
  2、泄漏标准≤0.5mL/min   2、泄漏范围≤0.25mL/min
  3、测试节拍 40s/pcs   4、测试节拍 40s/pcs
  4、设备尺寸:1200*700*1900mm   4、设备尺寸:1600*700*1900mm
  5、私服控制自动开关阀功能   5、扫码启动和数据上传记录功能
  6、合格、不合格计数,数据统计及分析功能   6、合格、不合格计数,数据统计及分析功能
  7、光幕保护功能   7、光幕保护功能
  8、气路自动切换功能   8、MES数据读取功能
